▲產品用途
本設備適用于制藥、食品、生物、化工等行業，常用于中草藥有效成分及芳香油的提取，是中成藥生產過程中普遍采用的設備。
▲產品特點
1、 全套設備主要由提取罐體、冷凝器、冷卻器、油水分離器、消泡器、過濾器、控制箱等部分組成。
2、 設備主要形式有正錐式、蘑菇式、直筒式、斜錐式、倒錐式。可作靜態提取，也可根據生產工藝需要，配置攪拌器作動態提取。
3、 采用先進的密封技術，可在常壓、負壓、正壓、強制循環、熱回流等多種條件下，通過水煎、溫浸、滲漉等方式進行操作。
4、 針對大口徑出渣門，我公司專門設計了多汽缸安全出渣門。不僅操作方便，而且保證安全可靠、不滲漏。
5、 針對大容量提取罐，我公司專門設計了快速出液裝置。節省出液時間，提高生產效率。
6、 針對粉末狀物料的提取，我公司設計了高效的提取和出液方式。
▲主要技術參數
| 型號 | 0.5m3 | 1m3 | 2m3 | 3m3 | 4m3 | 6m3 | 8m3 | 10m3 |
| 全容積(L) | 650 | 1200 | 2300 | 3300 | 4300 | 6400 | 8600 | 11000 |
| 罐內設計壓力(Mpa) | ＜0.1 | |||||||
| 夾套設計壓力(Mpa) | ≤0.3 | |||||||
| 壓縮空氣壓力(Mpa) | 0.6-0.7 | |||||||
| 投料口直徑 | 350 | 400 | 400 | 400 | 400 | 450 | 500 | 500 |
| 排渣口直徑 | 500 | 800 | 800 | 800 | 800 | 1000 | 1000 | 1000 |
| 加熱面積(m2) | 2.7 | 3.6 | 5 | 6.5 | 7.5 | 11 | 13 | 15 |
| 冷凝面積(m2) | 3 | 4 | 5 | 6 | 8 | 8 | 12 | 15 |
| 冷卻面積(m2) | 0.5 | 0.5 | 1 | 1 | 1 | 1.5 | 1.5 | 1.5 |
| 外形尺寸 | 1.5*1.5*4 | 3*3*5 | 3*3*5.5 | 3*3*6.2 | 3.5*3.5*6.7 | 4*4*7 | 4*4*8 | 4*4*10 |
注：以上數據為標準型，可根據用戶特殊要求定做。

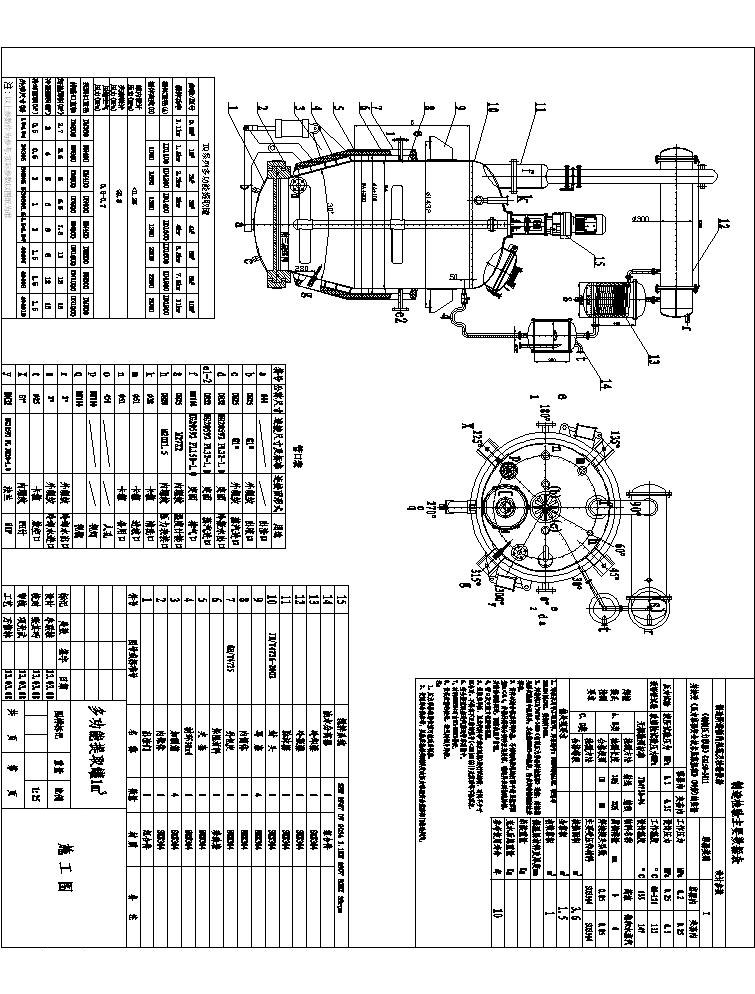

▲試工圖
