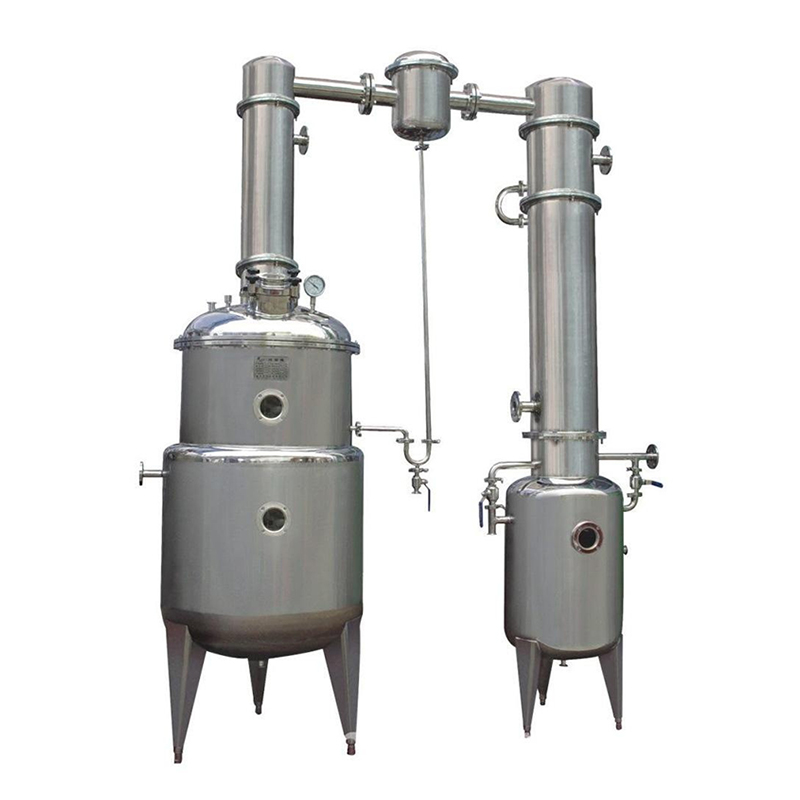

▲產品用途
本設備主要包括濃縮罐、冷凝器、汽液分離器、冷卻器、受液桶五部件，濃縮罐為夾套結構，冷凝器為列管式，冷卻器為盤管式結構。本設備適用于制藥、食品、化工等行業對料液的濃縮，并且可作為回收酒精和簡單的回流提取之用。設備與物料接觸部分均采用不銹鋼制造，具有良好的耐腐性，并且符合GMP標準要求。
▲主要技術參數
| 型號 | ZN1-300 | ZN1-500 | ZN1-700 | ZN1-1000 | |
| 蒸發量kg/h | 70 | 120 | 145 | 195 | |
| 公稱容積L | 300 | 500 | 700 | 1000 | |
| 球內徑mm | 800 | 990 | 1115 | 1250 | |
| 蒸汽壓力Mpa | 0.3 | ||||
| 真空度Mpa | <=0.095 | ||||
| 加熱面積m2 | 1.1 | 1.6 | 2 | 2.5 | |
| 冷凝面積m2 | 2.4 | 3.2 | 3.5 | 4.5 | |
| 外形尺寸 | 長 | 1900 | 2030 | 2030 | 2335 |
| 寬 | 1100 | 1200 | 1300 | 1520 | |
| 高 | 2300 | 2500 | 2500 | 2765 | |
| 設備重量 | 380 | 450 | 630 | 950 | |
| 耗汽kg/h | 77 | 132 | 159 | 214 | |
| 耗水kg/h | 5700 | 8950 | 10830 | 15920 | |
| 蒸汽進口mm | 40 | 40 | 50 | 50 | |
| 水進出口mm | 30 | 30 | 40 | 40 | |
注：以上數據為標準型，可根據用戶特殊要求定做。
▲試工圖
